Comment remplacer la lampe du four (4)

Oplossing

Consultez toujours les informations de sécurité du manuel d'utilisation de votre produit avant toute opération de réparation ou de maintenance. https://www.electrolux.com/support/user-manuals/

ATTENTION ! RISQUE DE CHOC ÉLECTRIQUE

Avant toute réparation ou opération de maintenance, désactivez l'appareil et débranchez la prise du secteur.

ATTENTION ! RISQUE DE BLESSURE

Faites toujours attention lorsque vous déplacez des appareils. Pour les appareils lourds, il est plus sûr que deux personnes les déplacent. Utilisez toujours des gants de sécurité et des chaussures de sécurité. Portez des gants de sécurité en tout temps pour vous protéger des coupures dues aux bords tranchants.

ATTENTION ! RISQUE DE BLESSURE OCULAIRE

Portez des lunettes de sécurité si vous effectuez des travaux de maintenance ou de réparation impliquant des ressorts.

ATTENTION ! RISQUE DE BRÛLURES

Avant toute réparation ou opération de maintenance, assurez-vous que l'appareil n'est pas chaud.

ATTENTION ! RISQUE D'ÉTOUFFEMENT

Petites pièces, ne convient pas aux enfants de moins de 3 ans. Gardez toutes les petites pièces et l'emballage hors de portée des enfants.

Seuls les adultes devraient utiliser ou installer le produit.

Assurez-vous d'utiliser le produit uniquement pour son usage prévu et vérifiez qu'il est une pièce compatible avec le produit concerné.

N'utilisez pas et n'installez pas le produit s'il est endommagé.

Veuillez noter que la réparation par soi-même ou une réparation non professionnelle peut avoir des conséquences sur la sécurité si elle n'est pas effectuée correctement et pourrait annuler la garantie. Il est essentiel de posséder le savoir-faire nécessaire.

COMMENT REMPLACER L'ÉLÉMENT CHAUFFANT SUPÉRIEUR
Avant de remplacer une quelconque partie de l'appareil, retirez la porte lorsque l'appareil est encore monté dans le meuble. La procédure de retrait de la porte est décrite dans le Manuel de l'utilisateur.
La disposition et le nombre de vis peuvent varier selon l'appareil.

1. Desserrez le couvercle du bloc de jonction situé sur le panneau arrière de l'appareil.

2. Déserrer chacun des fils de phase, neutre et de terre de leurs bornes respectives avec un tournevis à lame plate et dévisser les boulons du serre-câble pour libérer et retirer le câble.

3. Déserrer les vis de chaque côté du couvercle supérieur et retirer le couvercle supérieur.

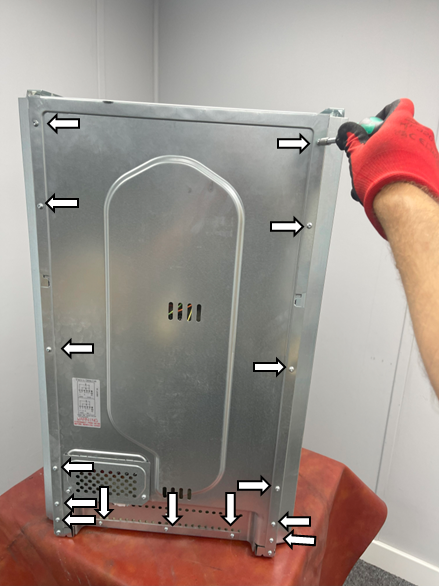

4. Déserrer les vis et retirer le couvercle arrière (faire glisser le couvercle vers le haut une fois que toutes les vis sont retirées).

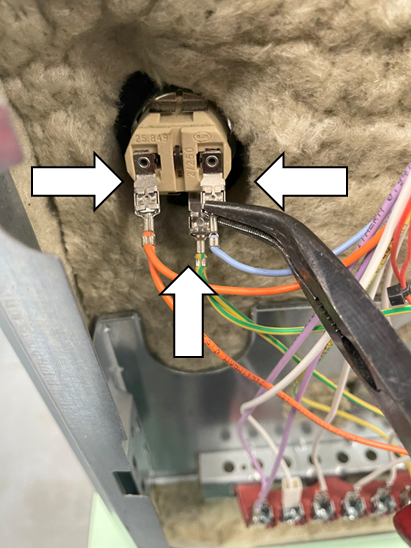

4. Déconnectez avec précaution le connecteur de câblage de la cosse de la lampe du four. (Remarque : Prenez une photo du positionnement/emplacement du câblage avant de déconnecter) Faites attention à ne pas endommager le connecteur.

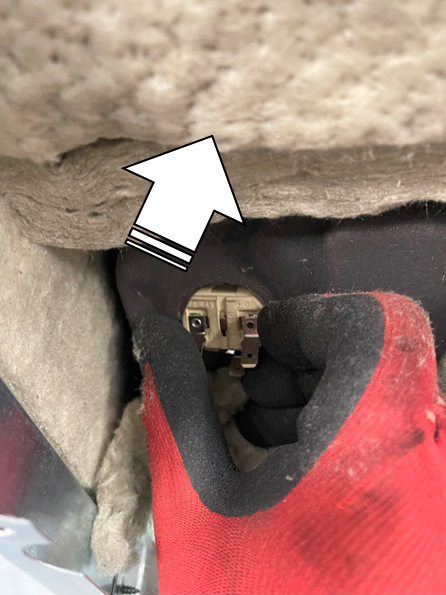

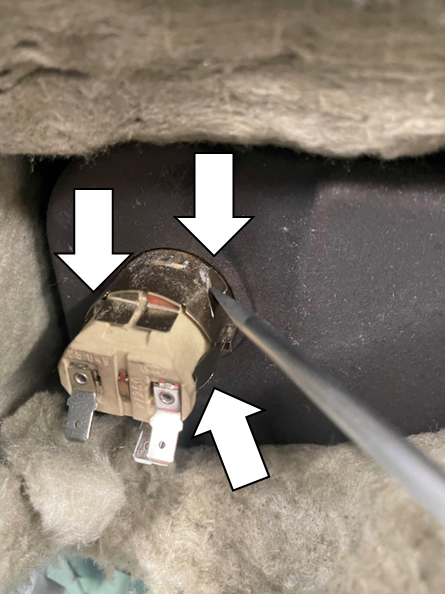

5. Enfoncez les languettes de verrouillage et poussez la lampe dans l'enceinte du four pour la libérer.

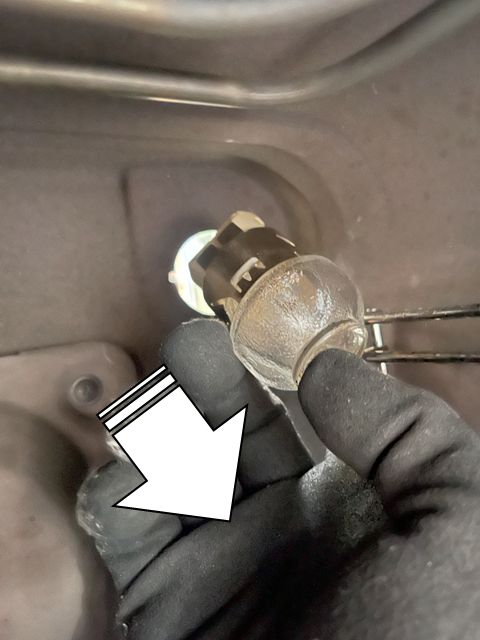

6. Tirez la lampe à travers dans la cavité du four.

7. Lors du remontage, répétez les étapes dans l'ordre inverse.
