Machine à laver - Comment remplacer la vanne électrique (4)

S'applique à

Solution

Consultez toujours les informations de sécurité du manuel d'utilisation de votre produit avant toute opération de réparation ou de maintenance. https://www.electrolux.com/support/user-manuals/

ATTENTION ! RISQUE DE CHOC ÉLECTRIQUE

Avant toute réparation ou opération de maintenance, désactivez l'appareil et débranchez la prise du secteur.

ATTENTION ! RISQUE DE BLESSURE

Faites toujours attention lorsque vous déplacez des appareils. Pour les appareils lourds, il est plus sûr que deux personnes les déplacent. Utilisez toujours des gants de sécurité et des chaussures de sécurité. Portez des gants de sécurité en tout temps pour vous protéger des coupures dues aux bords tranchants.

ATTENTION ! RISQUE DE BLESSURE AUX YEUX

Portez des lunettes de sécurité si vous effectuez des travaux de maintenance ou de réparation impliquant des ressorts.

ATTENTION ! RISQUE DE PINCEMENT

Portez des gants de sécurité si vous effectuez des travaux de maintenance ou de réparation impliquant des courroies.

ATTENTION ! RISQUE DE SUFFOCATION

Petites pièces, ne convient pas aux enfants de moins de 3 ans. Gardez toutes les petites pièces et l'emballage hors de portée des enfants.

Seuls les adultes devraient utiliser ou installer le produit.

Videz toujours l'appareil de toute l'eau, par exemple le réservoir d'eau du sèche-linge. Tout entretien doit être effectué alors que l'appareil est en position verticale. L'eau résiduelle pourrait endommager les composants électroniques si l'appareil est placé sur l'un de ses côtés.

Assurez-vous d'utiliser le produit uniquement pour son usage prévu et vérifiez qu'il est une pièce compatible avec le produit concerné.

N'utilisez pas et n'installez pas le produit s'il est endommagé.

Veuillez noter que la réparation par soi-même ou une réparation non professionnelle peut avoir des conséquences sur la sécurité si elle n'est pas effectuée correctement et pourrait annuler la garantie. Il est essentiel de posséder le savoir-faire nécessaire.

COMMENT REMPLACER LA VANNE ÉLECTRIQUE

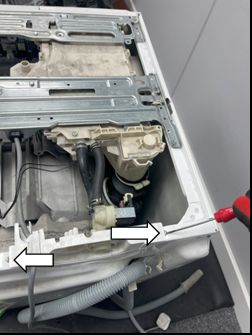

1. Dévissez les six vis PH2 sur le couvercle.

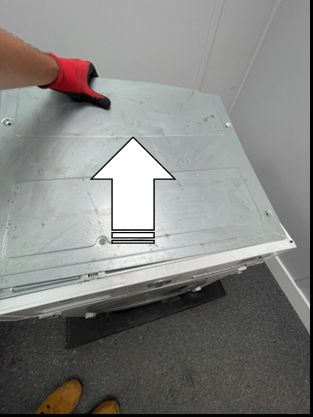

2. Faites glisser le panneau supérieur vers l'arrière de l'appareil tout en le soulevant pour le dégager.

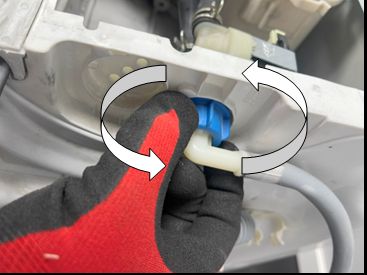

3. Dévissez et retirez le tuyau d'entrée (REMARQUE : L'eau doit être coupée, assurez-vous d'avoir quelque chose pour recueillir l'eau résiduelle dans le tuyau). Remplacez le joint du tuyau d'entrée par celui fourni avec la vanne.

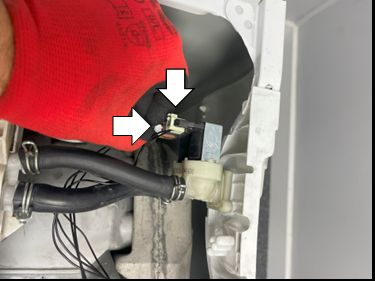

4. Détachez avec précaution les connecteurs de câblage de l'électrovanne. Faites attention à ne pas endommager le connecteur de câblage.

5. Utilisez un petit tournevis plat pour délicatement écarter les clips de chaque côté du boîtier de la vanne.

6. Utilisez un petit tournevis plat pour délicatement ouvrir le support du câble d'alimentation et retirer le câble de l'enceinte de la vanne.

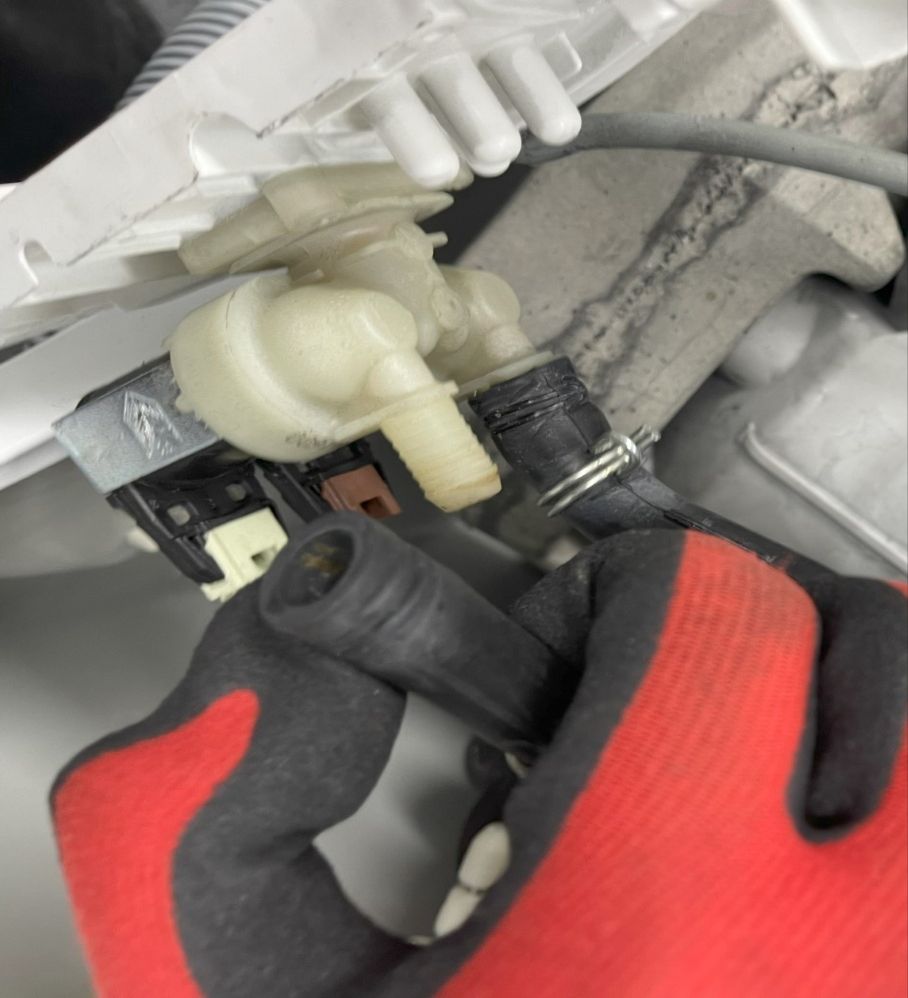

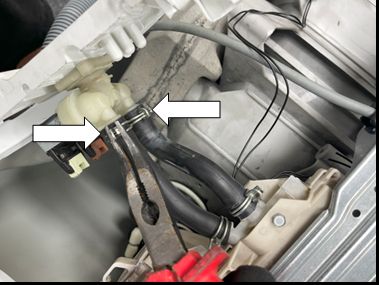

7. À l'aide d'une pince, serrez et retirez les colliers de serrage qui maintiennent les tuyaux sur le corps de la vanne (REMARQUE : assurez-vous que les colliers de serrage soient droits et bien fixés lors de la réinstallation)

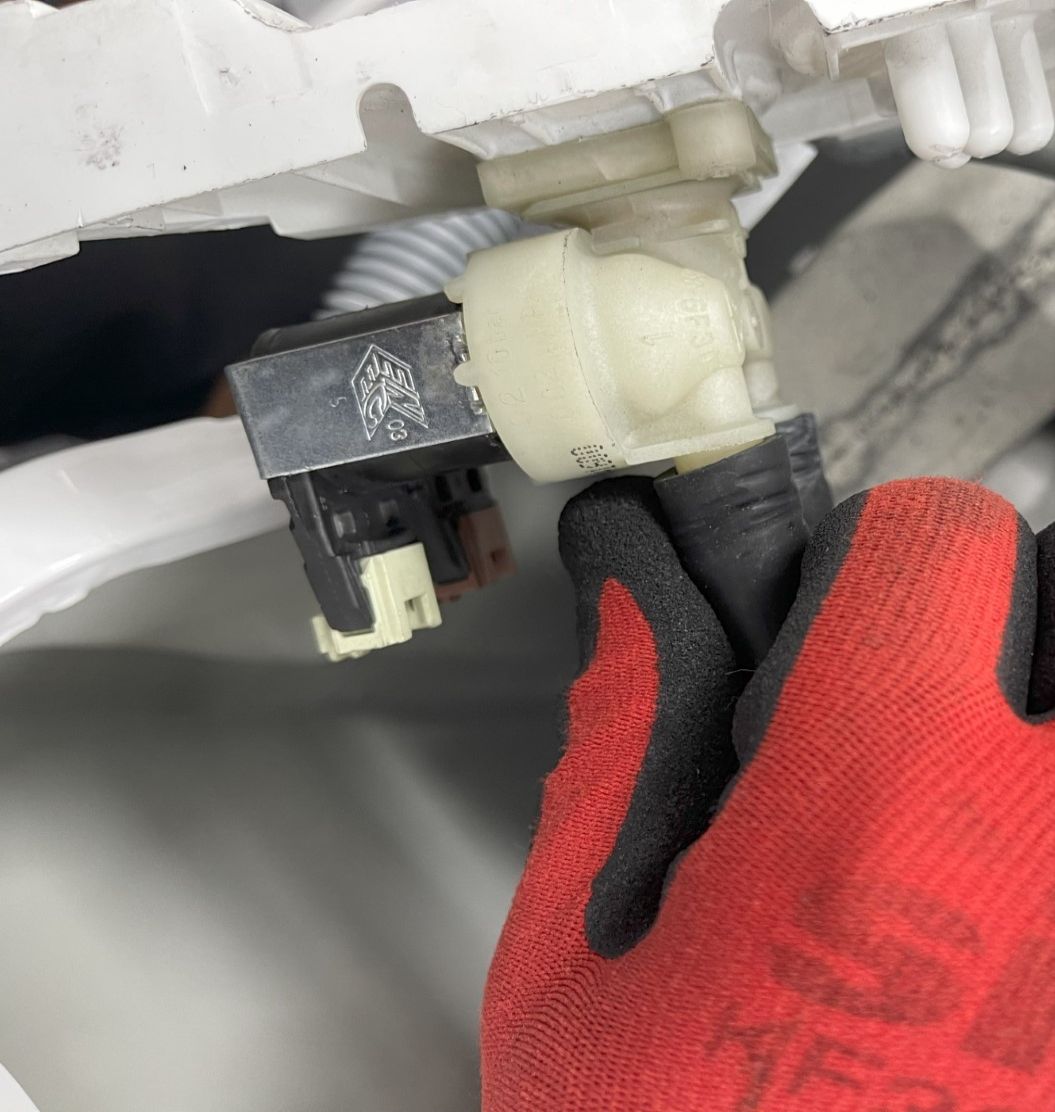

8. Retirez délicatement les tuyaux de remplissage internes du corps de la vanne pour libérer la vanne électrique.

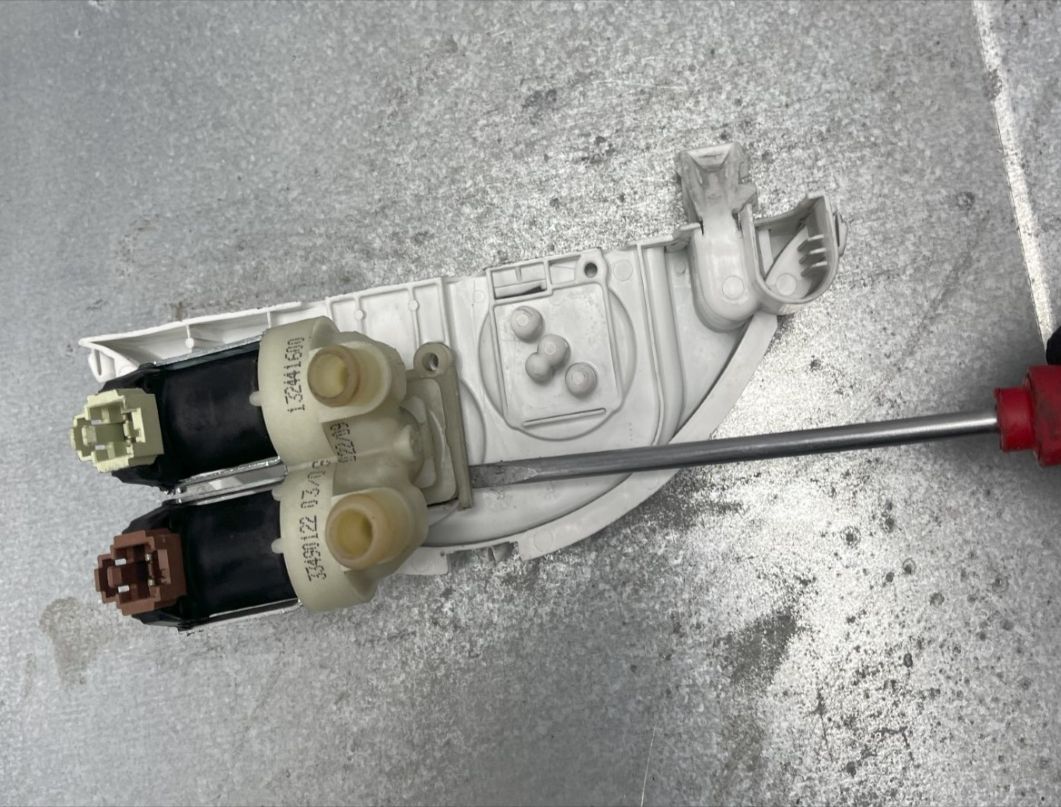

9. À l'aide d'un tournevis plat, décollez prudemment la valve et le connecteur de valve de leur logement.

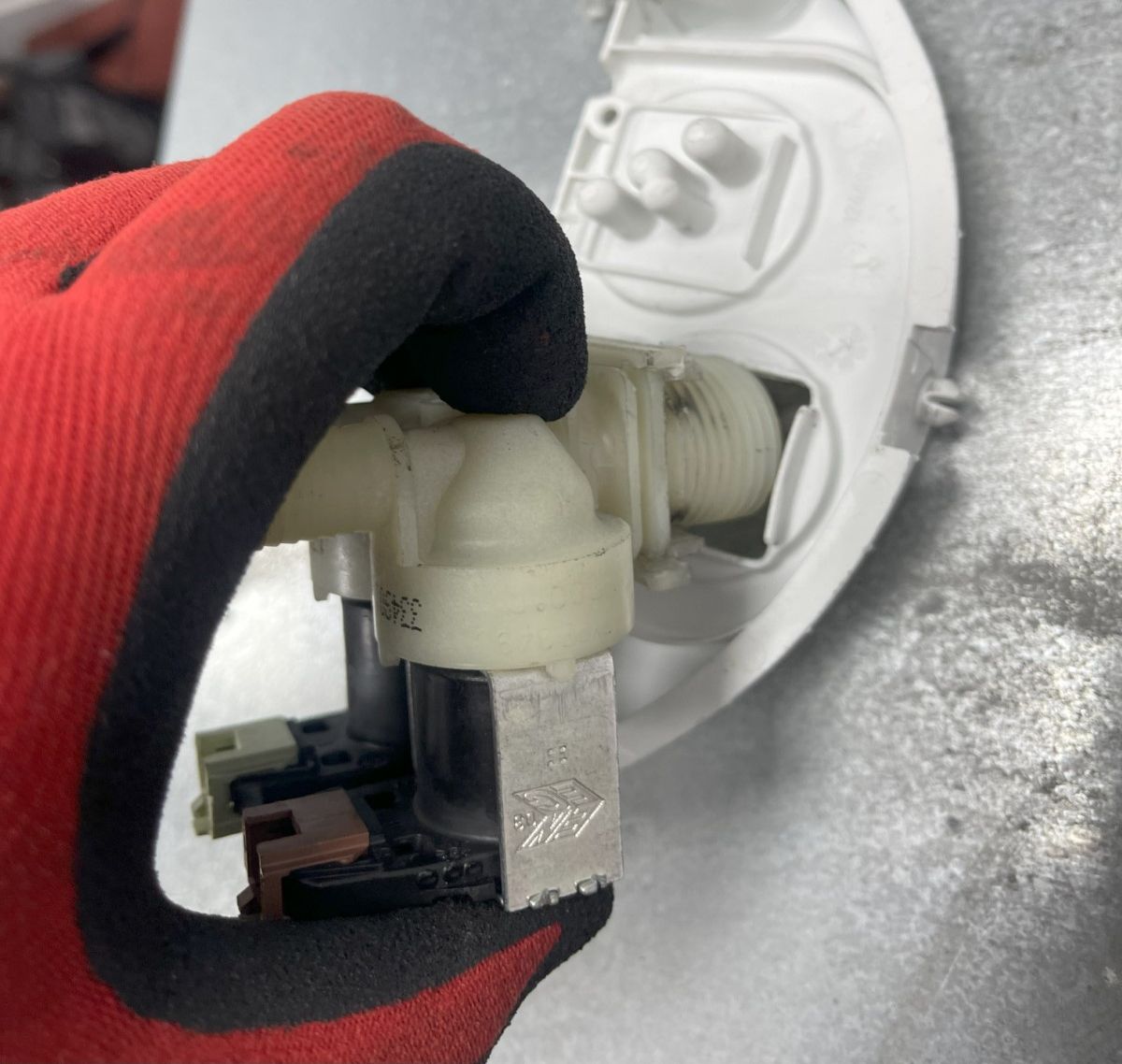

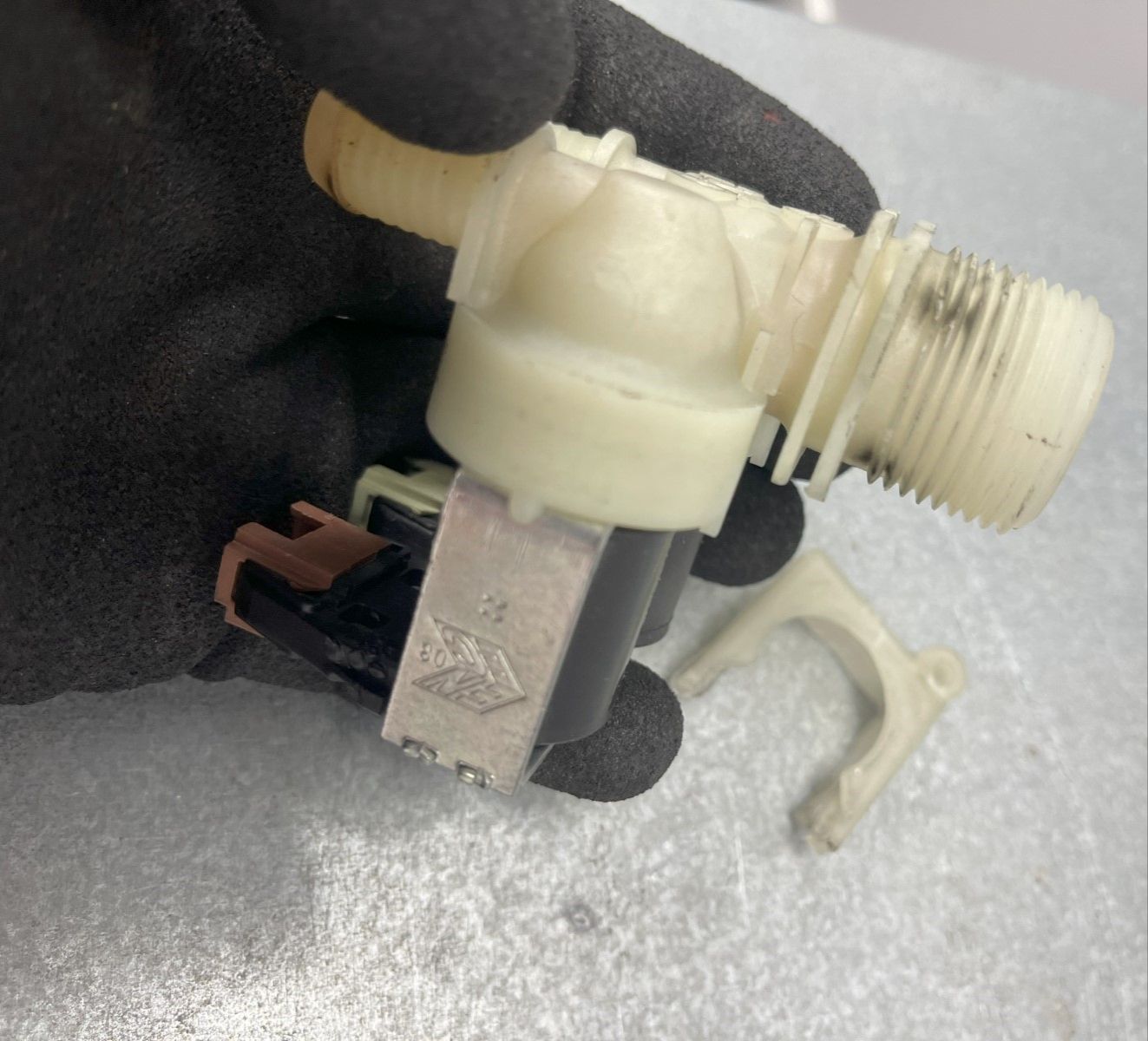

10. Faites glisser le clip de support de la vanne vers le haut pour libérer le clip du corps de la vanne.

11. Lors du montage, effectuez les étapes en ordre inverse.
